接線方式：（電纜尺寸Φ2.5×3000mm）
紅 輸入+ 黑 輸入- 白 輸出- 綠 輸出+
技術參數(shù)：
|
量程：2、3、5、10、20、30、50、100、200(KG) |
|||
|
綜合誤差 Total error |
0.5%F.S |
輸出阻抗 Output resistance |
350±3Ω |
|
靈敏度 Rated output |
2(1)±0.1mv/v |
絕緣電阻 Insulation resistance |
≥5000MΩ(100VDC) |
|
非線性 Non-linearity |
0.5%F.S |
激勵電壓 Excitation recommend |
9~12VDC |
|
滯后 Hysteresis |
0.5%F.S |
溫度補償范圍Compensated Temperature range |
-10~+40℃ |
|
重復性 Repeatability |
0.5%F.S |
使用溫度范圍Operation Temperature range |
-20~+60℃ |
|
蠕變 Creep(30min) |
0.5%F.S |
零點溫度漂移Temperature effect on zero |
0.5%F.S/10℃ |
|
零點輸出 Zero balance |
±1%F.S |
靈敏度溫度漂移Temperature effect on out |
0.5%F.S/10℃ |
|
輸入阻抗 Input resistance |
405±10Ω |
防護等級 Protection Class |
IP65 |

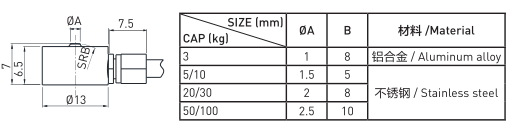

外形尺寸圖：
