特點及用途：
? 電阻應變?yōu)槊舾性图呻娐窐?gòu)成的一體產品，精度高，性能穩定可靠，測量范圍廣。
? 微型扭矩測量，安裝使用方便。
? 靜態扭矩測量。兩端法蘭安裝。
接線方式：
紅 輸入+ 綠 輸入- 白 輸出- 黃 輸出+
技術參數：
|
量程：0.2-1(N.m)、2-5(N.m)、10-30(N.m)、40-100(N.m) |
|||
|
綜合誤差 Total error |
0.3%F.S |
輸出阻抗 Output resistance |
350(700)±5Ω |
|
靈敏度 Rated output |
2(1)±0.1mv/v |
絕緣電阻 Insulation resistance |
≥2000MΩ(100VDC) |
|
非線性 Non-linearity |
0.3%F.S |
激勵電壓 Excitation recommend |
12VDC |
|
滯后 Hysteresis |
0.1%F.S |
溫度補償范圍Compensated Temperature range |
20~+60℃ |
|
重復性 Repeatability |
0.1%F.S |
使用溫度范圍Operation Temperature range |
-35~+80℃ |
|
蠕變 Creep(30min) |
0.1%F.S |
零點溫度漂移Temperature effect on zero |
0.1%F.S/10℃ |
|
零點輸出 Zero balance |
±1%F.S |
靈敏度溫度漂移Temperature effect on out |
0.1%F.S/10℃ |
|
輸入阻抗 Input resistance |
350(700)±10Ω |
響應時間 Response time |
100μS |

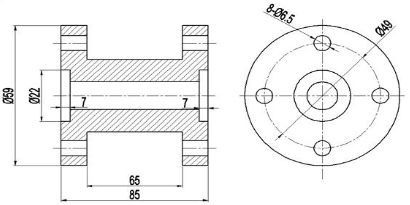

外形尺寸：
