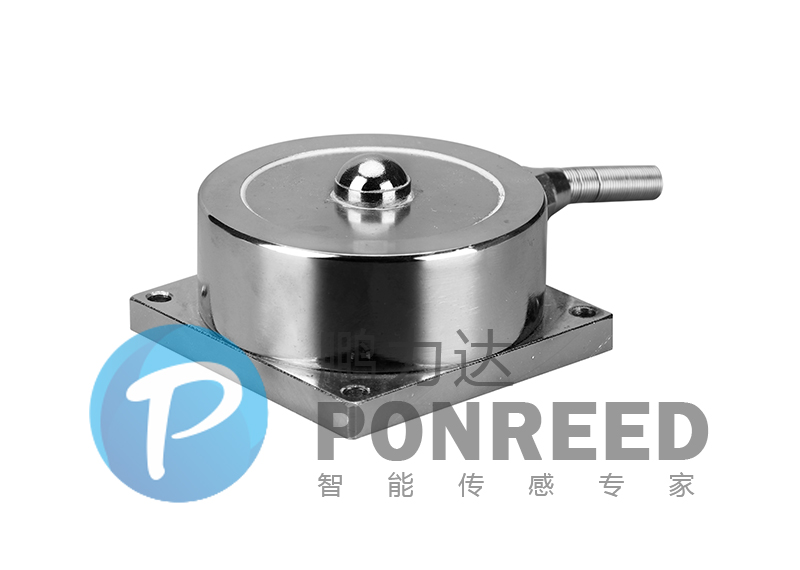

PLD209壓式測力傳感器采用輪輻式彈性體結構，利用剪切式應力原理，具有低外形、抗偏載、精度高、強度好等特點。適用于多種載荷力的測試。 廣泛應用于各種電子秤、水泥配料倉、干粉攪拌機及工業自動化測量控制系統。
特點及用途：
PLD209壓式測力傳感器采用輪輻式彈性體結構，利用剪切式應力原理，具有低外形、抗偏載、精度高、強度好等特點。適用于多種載荷力的測試。 廣泛應用于各種電子秤、水泥配料倉、干粉攪拌機及工業自動化測量控制系統。
接線方式：
紅 輸入+ 黑 輸入- 白 輸出- 綠 輸出+
技術參數：
|
量程：0.2、0.5、1、2、5、10、20、30(T) |
|||
|
綜合誤差 Total error |
0.03%F.S |
輸出阻抗 Output resistance |
700±5Ω |
|
靈敏度 Rated output |
2(1)±0.1mv/v |
絕緣電阻 Insulation resistance |
≥5000MΩ(100VDC) |
|
非線性 Non-linearity |
0.03%F.S |
激勵電壓 Excitation recommend |
9~12VDC |
|
滯后 Hysteresis |
0.03%F.S |
溫度補償范圍Compensated Temperature range |
-10~+40℃ |
|
重復性 Repeatability |
0.03%F.S |
使用溫度范圍Operation Temperature range |
-20~+80℃ |
|
蠕變 Creep(30min) |
0.03%F.S |
零點溫度漂移Temperature effect on zero |
0.03%F.S/10℃ |
|
零點輸出 Zero balance |
±1%F.S |
靈敏度溫度漂移Temperature effect on out |
0.03%F.S/10℃ |
|
輸入阻抗 Input resistance |
750±20Ω |
防護等級 Protection Class |
IP66 |

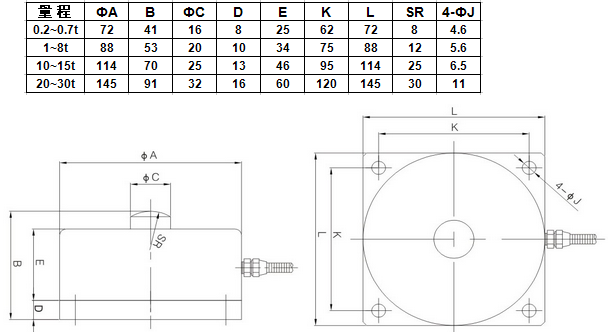

外形尺寸：
